因氙灯光源输出光斑的光功率密度分布并不均匀，需要通过在圆形光斑中选取五个点测量光功率密度，通过公式计算平均光功率密度，用于量子产率等数值计算。

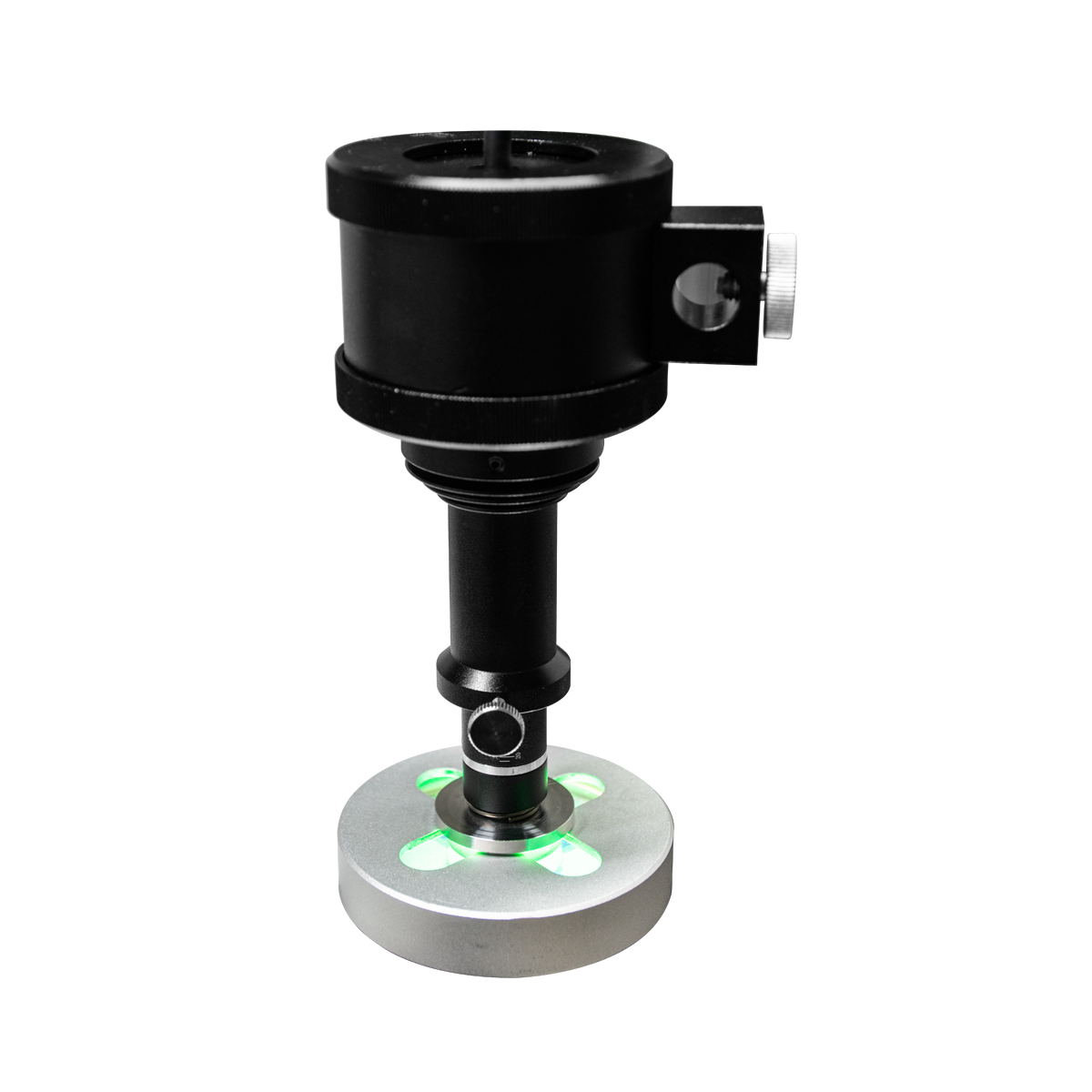

pls-ftc五点法测光功率密度组件依据《太阳能光催化分解水制氢体系的能量转化效率与量子产率计算》（gb/t 26915-2011）中圆形光斑的光功率密度测量方法而设计。 pls-ftc五点法测光功率密度组件主要用于五点法辐照度测试的精确定位，同时可以避免其他测量点位光线的干扰，使测试所得数据更为精准。

关键特征

● 采用滑动式卡槽设计，操作简便、可快速准确定位；

● 具有导光筒结构，可有效避免杂散光及其他测量点位光线的干扰；

● 可直接测量出光口的光功率密度，亦可加装延长筒测量实际工作面的光功率密度；

● 延长筒长度可调，调节范围为8~12 cm；

● 可匹配pl-mw2000强光光功率计、pm100d s425c进口光功率计、fz-a国产辐照计。

安装使用

● 将pls-ftc五点法测光功率密度组件旋于氙灯光源出光口位置，将光功率计固定在pls-ftc五点法测光功率密度组件上；

● 测量氙灯光源照射光斑中心点的光功率密度e中心，根据光功率计显示数值记录相应数据；

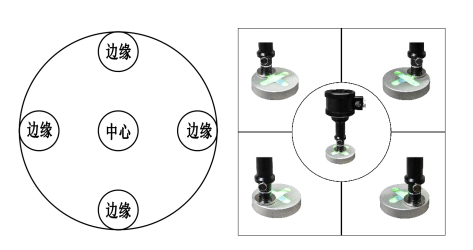

● 向下按压pls-ftc五点法测光功率密度组件并滑动至边缘4个相应位置，依次测量并记录4个边缘位置的光功率密度数值e_边缘1、e_边缘2、e_边缘3、e_边缘4；

● 根据如下公式（1）计算平均光功率密度：
