截至2023年6月，大气中的co₂含量已经上升到424 ppm，co₂的转化与利用迫在眉睫[1]。近年来，电催化co₂还原的研究已经取得了长足进步，通过电催化方式可以将co₂转化为co、hcooh、ch₄、c₂h₅oh等[2~6]。然而，目前电催化co₂还原研究仍然无法满足工业化生产的需求，诸多问题有待解决[7]：
1.产物选择性仍然较低，特别是高附加值化学品。较低的选择性将增加产物的分离和纯化难度;
2.目标产物的局部电流密度很低，目标产物所需过电位很高。过低的电流密度和较高的过电位直接影响电催化co₂还原反应能量转化效率;
3.电催化co₂还原反应的反应机理有待进一步研究;
4.反应装置仍无法满足工业需求，如电极的耐久性、离子交换膜的性能、催化剂的稳定性等等。
目前实验室中使用的电催化co₂还原的反应池主要包括h型电解槽（h-cell）、流动型电解槽（flow cell）和膜电极电解槽（membrane electrode assembly，mea）[8]。

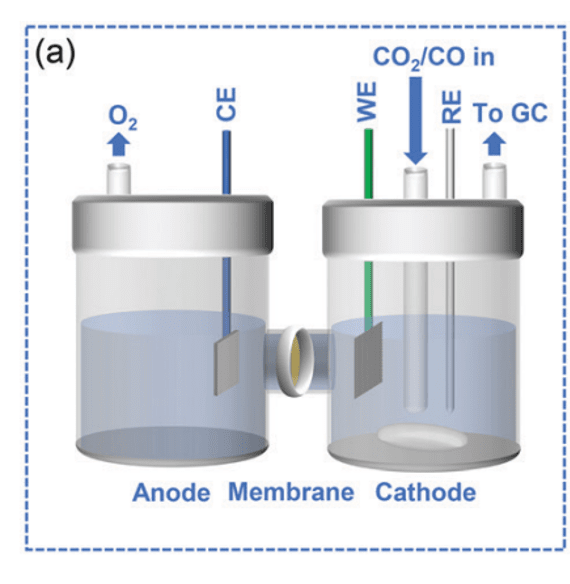

图a. h型电解槽示意图[8].
h型电解槽由阴极室、阳极室和离子交换膜组成。co₂连续通入到阴极室中，发生还原反应，co₂携带气体产物进入气相色谱仪检测，阳极室主要发生析氧反应。h型电解槽一般选用0.5 m khco₃作为电解液。h型电解槽装置较为简单，成本较低。然而由于co₂在电解液中有限的溶解度和扩散系数，导致反应传质效率低，反应速率慢。h型电解槽中进行的电催化co₂还原电流密度一般低于100 ma/cm2 [9]。此外，中性电解液无法有效抑制her反应的发生。

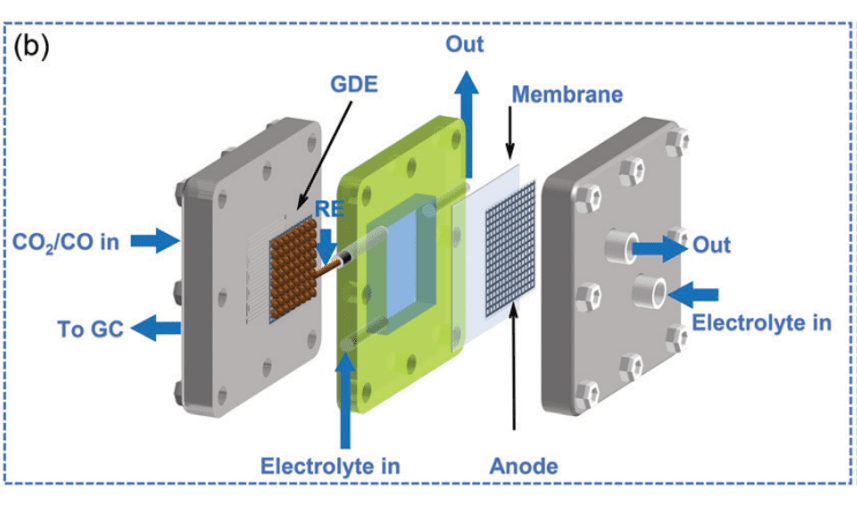

图b. 流动型电解槽示意图[8].
流动型电解槽主要由多孔疏水气体扩散层、阴极室、阳极室和离子交换膜组成。co₂连续穿过多孔疏水气体扩散层与催化剂和电解液在气-液-固三相界面发生反应，有效解决了h型电解槽传质效率低的问题[10]。同时，流动型电解槽缩短了阴极室和阳极室间的距离，有效降低了电解液的阻抗和整个反应系统的欧姆降[11]。流动型电解槽一般选用1 m koh作为电解液，可有效抑制her反应的竞争。流动型电解槽中进行的电催化co₂还原反应电流密度一般大于500 ma/cm2 [11]。尽管流动型电解槽可以达到较高的电流密度，但其稳定性仍然存在问题。由于气体扩散层的稳定性问题，流动型电解槽存在电解液溢流的隐患。除此之外，co₂与碱性电解液直接接触容易形成碳酸盐或碳酸氢盐，堵塞气体扩散层的气体传输通道，影响反应速率[9，11]。

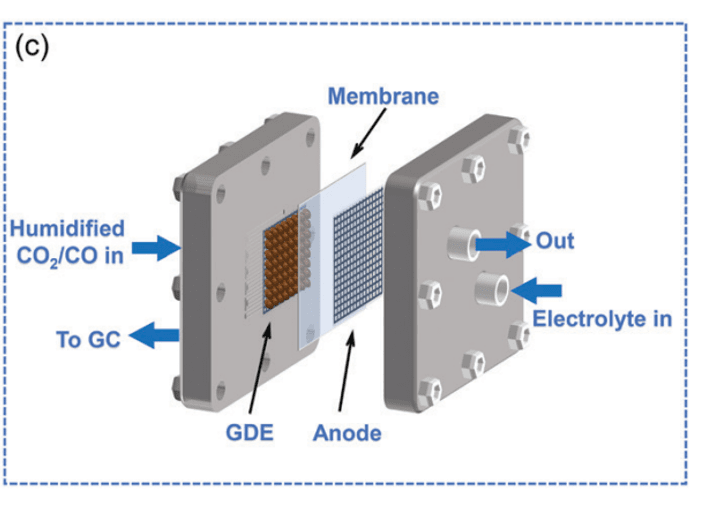

图c. 膜电极电解槽示意图[8].
膜电极电解槽主要由多孔疏水气体扩散层、阴极室、阳极室和离子交换膜组成。膜电极电解槽保留了流动型电解槽传质效率高的优良特点，因此可以达到较高的电流密度。但不同的是，膜电极电解槽的阴极室中没有电解液穿过，一定湿度的co₂气体穿过多孔疏水气体扩散层直接与催化剂发生气-固相反应，可以有效避免流动型电解槽中存在电解液溢流、气体扩散层堵塞等问题。阳极室中有电解液通过，发生析氧反应，阳极室一般选用一定浓度的koh作为电解液。由于阴极室中无电解液，参比电极和工作电极之间无法形成电势回路，膜电极电解槽通常为两电极体系，而非三电极体系。这一点不同于h型电解槽和流动型电解槽，双室较短的间距可以显著降低系统阻抗，提高电催化co₂还原反应速率和能量转化效率[9，10]。然而，膜电极电解槽与实际工业化生产需求仍然存在差距。由于阴极室中没有电解液的循环，还原反应产生的液体产物极易堵塞多孔疏水气体扩散层，影响整个反应的传质。除此之外，离子交换膜的寿命有限，不满足长期生产要求[9]。
除了不断开发新型高效、高稳定性的催化剂之外，新型反应器的设计与研发对于电催化co₂还原反应研究同样具有重要意义。
为了满足实验需求，泊菲莱科技推出了pls-mecf系列双室碱性电解槽，其具有高效率、高稳定、长寿命的特性，有pls-mecf-01双室碱性电解槽和pls-mecf-02可视化双室碱性电解槽两个型号可选，详细信息可拨打电话400-1161-365咨询或联系在线客服。
以上部分内容是笔者根据参考文献进行翻译和汇总，笔者水平有限，如有错误，请大家指正!
[1] charles d keeling, alane f. carter, willem g. mook, scripps institution of oceanography[j]. 2023.
[2] yu ke, sun kainan, chen chen* et.al., oxalate-assisted synthesis of hollow carbon nanocage with fe single atoms for electrochemical co2 reduction [j]. small, 10.1002/smll.202302611.
[3] zang yipeng, liu tianfu, wang guoxiong* et.al., in situ reconstruction of defect-rich sno2 through an analogous disproportionation process for co2 electroreduction[j]. chemical engineering journal, 2022, 5: 446.
[4] deng bangwei, huang ming, dong fan* et.al., the crystal plane is not the key factor for co2-to-methane electrosynthesis on reconstructed cu2o microparticles[j]. angewandte chemie international edition, 2021, 61: 7.
[5] wang pengtang, huang xiaoqing*, qiao shizhang* et.al., boosting electrocatalytic co2-to-ethanol production via asymmetric c-c coupling[j]. nature communications, 2022, 13: 3754.
[6] mangjeet chhetri, che fanglin*, yang ming* et.al., dual-site catalysts featuring platinum-group-metal atoms on copper shapes boost hydrocarbon formations in electrocatalytic co2 reduction[j]. nature communications, 2023, 14: 3075.
[7] she xiaojie, shik chi edman tsang*, shu ping lau* et.al., challenges and opportunities of electrocatalytic co2 reduction to chemicals and fuels[j]. angewandte chemie international edition 2022, 22: 49.
[8] ma wenchao, xie shunji*, wang ye* et.al., electrocatalytic reduction of co2 and co to multi-carbon compounds over cu-based catalysts[j]. chemical society reviews, 2021, 50: 12897.
[9] yuan lei, zeng shaojuan, zhang suojiang* et.al., advances and challenges of electrolyzers for large-scale co2 electroreduction[j]. materials reports: energy, 2023, 3. 100177.
[10] xu dezhi, liu xue*, ma tianyi* et.al., electrocatalytic co2 reduction towards industrial applications[j]. carbon energy, 2023, 15: 230.
[11] lai wenchuan, lin zhiqun*, huang hongwen* et.al., design strategies for markedly enhancing energy efficiency in the electrocatalytic co2 reduction reaction[j]. energy environ. sci., 2022, 15: 3603.
