光电催化基础知识:abpe的计算方法-凯发旗舰厅

外加偏压光-电转化效率abpe的计算

外加偏压光-电转化效率(applied bias photon-to-current efficiency,abpe)是在一定偏压条件下,输入的太阳能与转化为氢能的比例[1]

区别于太阳能制氢能转换效率(sth),abpe是扣除电能贡献的能量转化效率。



abpe计算方法

abpe的计算公式 abpe计算方法解释说明



单一光阳极电解池的abpe公式

在研究单一光电极的pec分解水性能时,通常会使用外加电源施加较小偏压。此时,为评估光电极的光电转化效率,可由公式(1)简化为计算单一光阳极电解池的abpe公式

单一光阳极电解池的abpe公式 单一光阳极电解池的abpe公式详细解释

通常情况下,在法拉第效率为100%的条件下,通过j-v曲线将jpva和相应的pin带入公式(2)即可计算获得abpe。



单一光阴极电解池的abpe公式

对于单一光阴极电解池则采用公式(3)计算abpe:

单一光阴极电解池计算abpe

由公式(2)可以发现,到当va取1.23 v时,abpe的值几乎为零,当va的取值>1.23 v(vs. rhe)时,abpe的值为负数,因此在测光阳极的光电流密度时尽量选择<1.23 v(vs. rhe)的外加偏压值,并应以提高外加偏压<1.23 v(vs. rhe)范围内的光电流密度为研究目标。



注意事项

计算时需要注意的以下两点:

①以上计算公式仅适用于单室光电反应池,即电极需要在同一电解液中,避免产生化学电势。

②电解质溶液中应不含电子或空穴牺牲试剂,虽然牺牲试剂可以很好的解决载流子在界面处的传输限制,但这将导致溶液中的反应复杂化,非原本的光电反应。

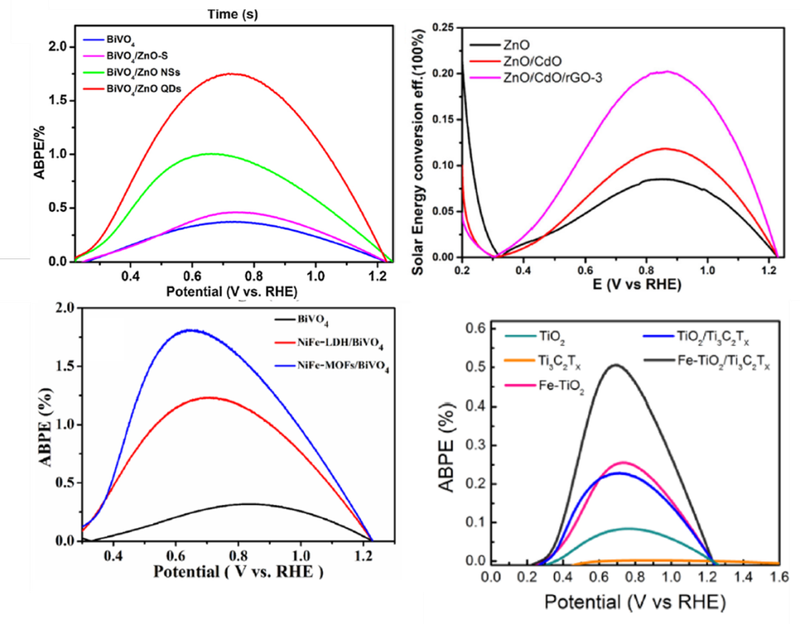

abpe 曲线

图1 abpe 曲线[2-5]

参考文献

[1] chen zhebo, todd g. deutsch, thomas f. jaramilloet. al., accelerating materials development for photoelectrochemical hydrogen production: standards for methods, definitions, and reporting protocols[j]. journal of materials research, 2010, 25: 3.

[2] li jinglin, cao haijie*, jiao zhengbo*, et al., the significant role of the chemically bonded interfaces in bivo4/zno heterostructures for photoelectrochemical water splitting[j]. applied catalysis b: environmental, 2021, 285: 119833.

[3] lixia sun, jianhua sun*, dianqing li*, et al., rgo decorated zno/cdo heterojunction as a photoanode for photoelectrochemical water splitting[j]. journal of colloid and interface science, 2022, 608: 2377.

[4] yan li, qizhao wang*, xingsheng hu, et al., constructing nife-metal-organic frameworks from nife-layered double hydroxide as a highly efficient cocatalyst for bivo4 photoanode pec water splitting[j]. chemical engineering journal, 2022, 433: 133592.

[5] hang yin, baocheng yang*, ruibin jiang*, et al., effect of surface-deposited ti3c2tx mxene on the photoelectrochemical water-oxidation performance of iron-doped titania nanorod array[j]. chemical engineering journal, 2022, 431:134124.
